從AutoCAD匯入檔案並接續繪製新零件
這篇文章將會示範如何從TurboCAD開啟AutoCAD檔案並接續繪製完成圖面。在繪圖工作中不可避免會拿到不同軟體所提供的檔案，將檔案進行編修、繪製或是出圖，不僅是從AutoCAD轉換過來的新用戶，從客戶、供應商提供的圖檔也是有可能會發生這個問題。
以下範例為2D .DWG檔匯入TurboCAD進行零件尺寸確認與修改，並將標註重新編輯後，放入圖框並出圖的完整流程。
當一開始開啟TurboCAD時，看到的畫面會如圖一，這時請點選新增
，工作視窗就會顯示出來，如圖二。

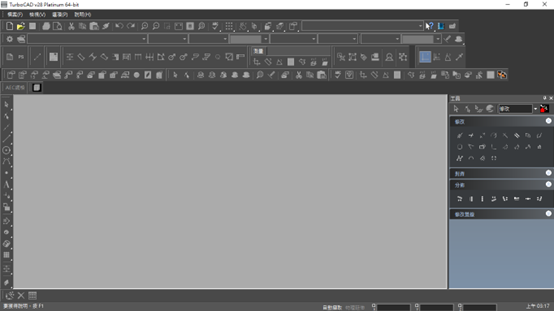

圖一 全新空白介面
圖二 新的工作介面
初次使用者建議先將介面設定成熟悉的模式，TurboCAD的介面自由，可以任意配置專屬模式。點選上方工作列中的
→桌面，點開後如圖三。在程式設定介面裡，可以修改工作視窗的顏色、環境設定、游標形狀、圖塊、群組、檔案位置等等。軟體中想要修改的程式資料，幾乎都可以在這裡找到。
圖三 介面設定視窗
將程式設定內想要調整的資料修改完成後，點選確定，即可回到工作介面上，這時可將常用的工具放入工作介面中，如標註、圖塊、圖層與量測等等(依照個人需求)。
介面工具列放置於下拉選單內，或是點選上方黑色空白處按右鍵，如圖四，也可以顯示出自訂工具列，如圖五。依照個人繪圖習慣，勾選你想要放置在上方的工具並關閉，即可完成介面設定。

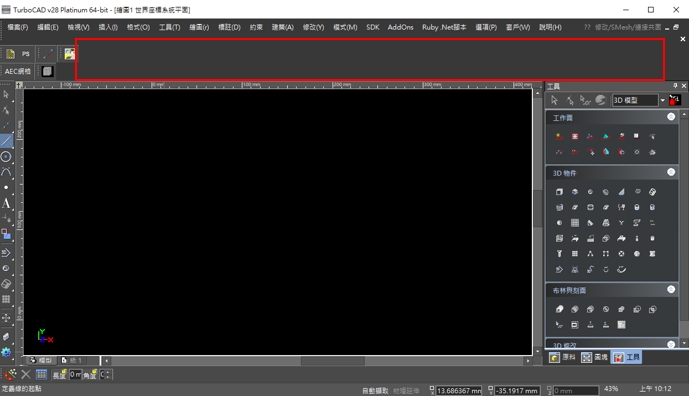

圖四 紅框處任意右鍵

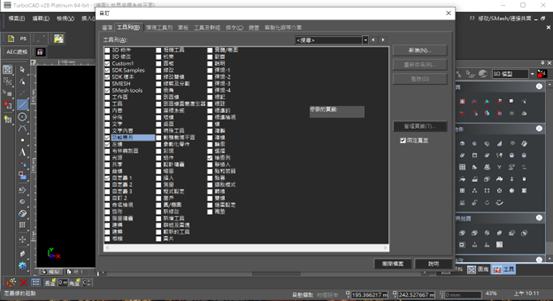

圖五 自訂工具列介面
完成介面設定後，點選開啟
，將檔案類型選擇至(DWG檔)或是將選單下拉選擇(所有檔案) 如圖六，從放置資料夾中找尋要匯入的檔案，點選檔案，檔案即匯入TurboCAD中，並在工作介面中顯示，如圖七。
圖六 檔案類型選擇
圖七 檔案於工作介面上呈現方式
匯入的檔案原則上以1:1為準，尺寸應該與原檔案相同，可以點選工具中的量測，進行比對確認，也可以確認標註尺寸小數點後面是否有省略的數值，如圖八。並同步確認圖層、線型與尺寸是否有不一致的情況，當零件的線條實虛線不同時，點選要修改的線，就會出現內容視窗，再點選圖筆，從裡面修改線性，如圖九，修改完成後，如圖十。(＊註:檔案中的線性實虛線在轉檔過程中跑掉，有時是因為在繪製的時候沒有給予明確的指定，只選擇依目前圖層，很容易會因為轉檔而變動。)
圖八 量測尺寸確認
圖九 線性實虛線修改介面
圖十 修改後零件圖
匯入的檔案會將所有資訊一併帶過來，包含線性、圖層與圖塊。TurboCAD新功能的圖層功能齊全，以方便明瞭的面板模式呈現，圖層面板選項可以將圖塊庫中的零件放大、可以使用搜尋功能找尋檔案名稱，是非常推薦的新功能之一。 如圖十一與圖十二。
圖十一 圖層介面
圖十二 搜尋與放大圖層模式
此範例為客製化儲料斗尺寸確認，目的是將儲料斗正確尺寸提供給加工廠進行製作。圖十三為修改前尺寸，核對組裝圖後，開始修改尺寸圖。
圖十三 圖面修改前
開始進行2D零件尺寸修改，修改尺寸方式有很多種，此範例採用偏移線之後再繪製一條新的線，並重新標註。在繪製之前，請先從工作介面上方工作列中點選
→鎖點(將需要的功能打勾)，建議勾選項目為中心、頂點、中心點、相交點、正交(當要繪製角度時，請將此功能解除勾選) 如圖十四，完成後，再從工作列中點選約束，點選需要的功能 如圖十五。這兩個功能與AutoCAD一致，依個人繪圖習慣去調整。
圖十四 鎖點功能表
圖十五 約束功能表
修改零件方式，先繪製一條中心線並修改圖層，點選偏移將中心線偏移2000mm，並點選直線，從交叉點當基準，點選鍵盤的Tab輸入4000，按Enter，繪製出4000mm的線性。(也可以2000mm+2000mm的方式繪製)繪製方法很多種，沒有一定方式。修改完成 如圖十六。
圖十六 尺寸編修完成圖
將零件尺寸修改完成後，重新繪製標註，點選標註，將未標註的區域放入尺寸，若尺寸出現小數點，可以點選尺寸，從內容→單位/公差→精度，將數值調整至0，如圖十七，就完成尺寸標註項目 如圖十八。
圖十七 標註功能介面
圖十八 完成編修的零件圖檔
完成標註後，將圖框匯入檔案內，如圖十九。並調整圖框至符合零件大小，調整比例尺，如圖二十，就完成所有步驟，可存檔將檔案傳給加工商。也可以列印成PDF。
圖十九 圖框檢查與調整
圖二十 圖框放入零件圖中
圖二十一 完成檔案
若要將檔案列印成PDF，點選工作介面上方的工具列檔案→列印，如圖二十二。跳出列印視窗，如圖二十三。點選視窗中的列印範圍→窗戶，框選要列印的範圍，按下預覽列印，如圖二十四，確認後，點選關閉，回到列印視窗，按確認，即可產生PDF檔案，如圖二十五。
圖二十二 下拉選單_列印
圖二十三 列印介面選項
圖二十四 預覽列印

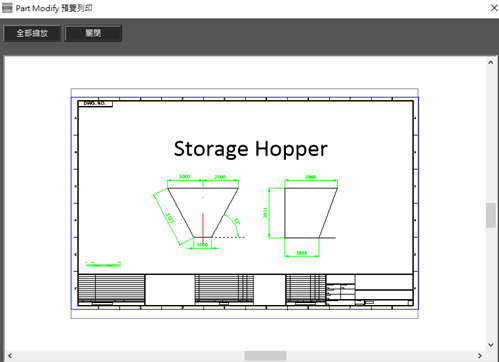

圖二十五 預覽列印，並存檔
以上就是此次範例操作，如有任何問題，歡迎來信詢問!
